在采購焊裝夾具時，明確其功能特點和關鍵注意事項能幫助您選擇更適合生產需求的設備。以下是系統化的分析及建議：
一、焊裝夾具的核心功能特點
1. 精準定位與固定
高精度對齊：通過定位銷、基準面等結構確保工件在焊接過程中的位置公差（通�！�0.1mm以內）。
多自由度調節：支持X/Y/Z軸及旋轉調整，適應復雜幾何形狀的工件。
2. 高效夾緊與穩定性
夾緊力控制：氣動/液壓夾具提供可調夾緊力（如0.5~5MPa），防止工件變形。
抗振動設計：在連續焊接振動下仍保持夾持穩定性，避免焊縫偏移。
3. 模塊化與兼容性
快速換型：模塊化設計支持工裝更換（如15分鐘內完成換型），適應多品種小批量生產。
尺寸覆蓋范圍：夾具可適配工件尺寸范圍（如長度200~2000mm），通過擴展模塊實現兼容。
4. 工藝輔助功能
散熱管理：內置水冷通道或耐高溫材料（如Inconel合金），減少熱變形。
焊槍避讓設計：預留焊槍運動空間，支持機器人焊接路徑規劃。

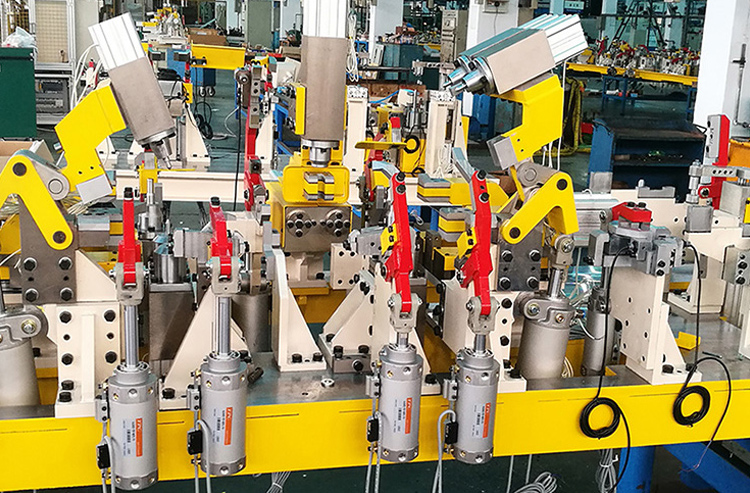

數控焊裝夾具
二、采購關鍵考量因素
1. 明確工藝需求
工件參數：記錄材料類型（鋼/鋁/復合材料）、厚度（如1~20mm）、重量（最大承重需≥1.5倍工件重量）。
焊接工藝：明確MIG/TIG/激光焊等類型，評估夾具耐飛濺、防磁化需求。
2. 技術規格驗證
重復定位精度：要求供應商提供第三方檢測報告（如ISO 9001認證精度數據）。
耐久性測試：確認關鍵部件壽命（如氣缸循環次數＞50萬次）。
3. 供應商能力評估
定制化經驗：核查供應商在同類行業的成功案例（如汽車行業至少3個案例）。
技術支持：要求提供FMEA（失效模式分析）文檔和調試培訓計劃。
4. 成本與合規性
TCO總成本：計算5年使用成本，包含能耗（如氣動夾具的壓縮空氣消耗量）。
安全認證：確認符合OSHA或CE安全標準，具備緊急釋放機制。
三、風險規避策略
- 原型測試：要求使用代表性工件進行至少72小時連續生產測試，驗證夾具穩定性。
- 合同條款：明確驗收標準（如首次通過率≥98%）、質保期（建議≥2年）及備件供應周期（關鍵部件≤7天）。
- 數字化集成：選擇支持IoT接口的夾具，便于未來接入MES系統監控生產數據。
四、決策流程
A [需求分析] --> B[技術調研]
B --> C{是否定制}
C --是--> D[供應商深度評估]
C --否--> E[標準品比價]
D --> F[原型驗證]
E --> G[批量采購測試]
F --> H[簽訂技術協議]
G --> H
H --> I[交付驗收]
通過結構化分析需求、嚴格驗證技術參數并制定風險控制措施，可顯著提升采購成功率。
|
